Gambar 2.6a : Poster Visual Fotografi Proses Penerapan 5R.
Poster ini berukuran A1 (594mm x 841mm), mampu menampung sebanyak 24 foto berukuran 3R (3.5" x 5"). Didalam satu lembar poster ini berguna untuk enam area atau lokasi improvement yang menunjukkan proses perubahan yang berkesinambungan dari waktu ke waktu (evolusi).
Selalu mengambil foto :
- Dengan menggunakan kamera yang sama
- Dari posisi yang sama
- Sasaran bidik kepada obyek yang sama
Untuk mendapatkan hasil yang efektif, sebelum pengambilan foto berikutnya hendaknya jadwalkan dan komunikasikan tanggal pengambilan foto berikutnya lebih awal.

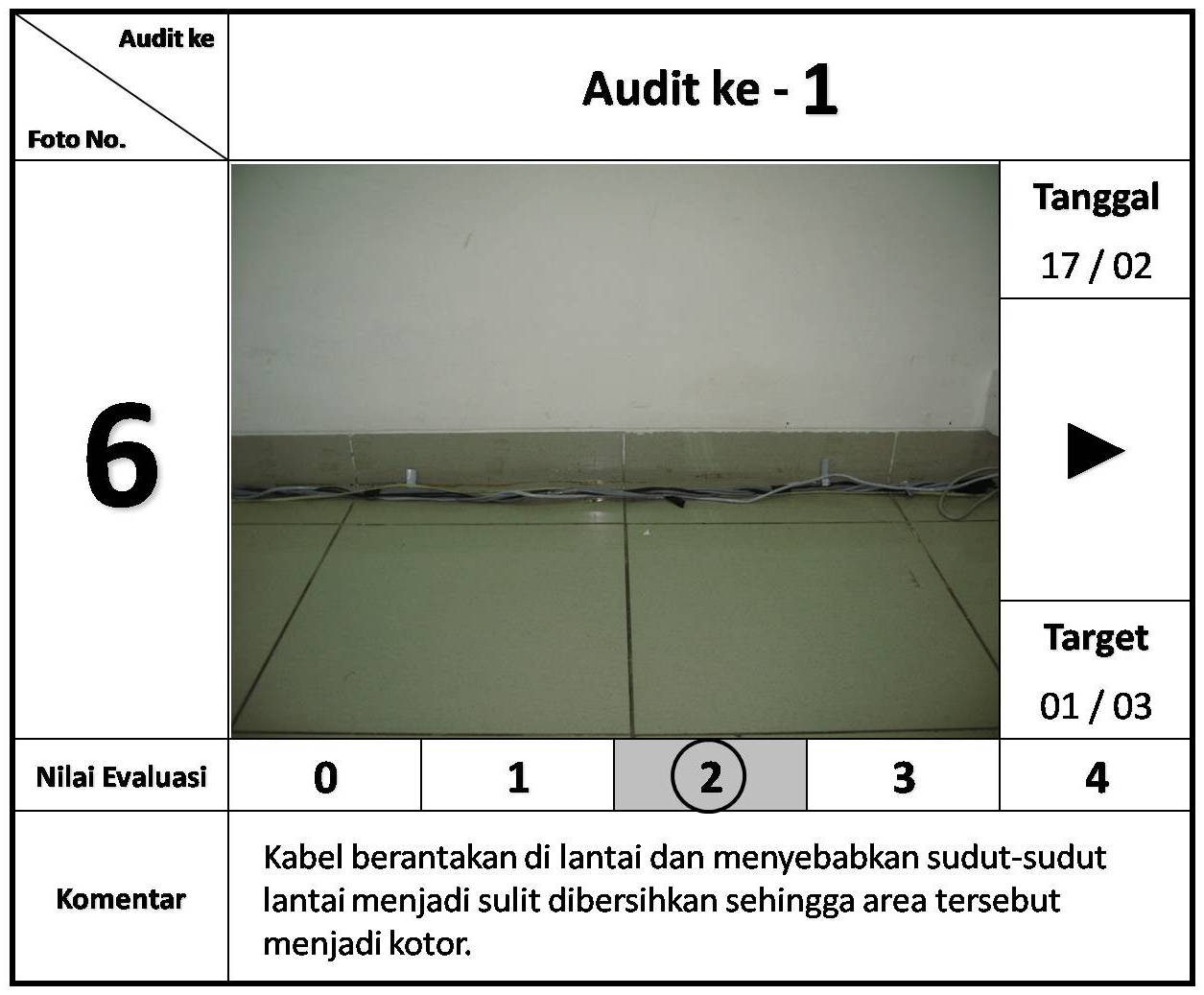

Gambar 2.6b : Contoh Visual Fotografi Tunggal.
Gambar 2.6c : Contoh Visual Fotografi Lanjutan.
Keterangan Gambar 2.6b dan 2.6c :
- Foto : Gambar berurutan yang memperlihatkan masalah dari masa ke masa dengan posisi pemotretan yang sama.
- Audit Ke : Nomer urut tahapan audit 5R atau patroli 5R.
- Foto No. : Nomer foto atau nomer urutan masalah yang tertulis di poster "Foto Identifikasi Masalah (Area Kritis)".
- Tanggal : Saat pemotretan atau saat masalah ditemukan.
- Target : Rencana tanggal pemotretan berikutnya yang telah disepakati antara penemu dengan penanggung jawab area 5R.
- Nilai Evaluasi : Nilai apresiasi dari penemu terhadap gambar yang ditampilkan.
- Komentar : Uraian kalimat berupa narasi yang diberikan oleh penemu terhadap gambar yang ditampilkan.
